总结回转窑设备的分类及安装要求
创建时间 2018-11-11 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

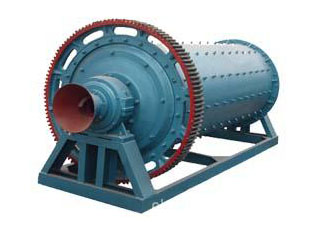

    球磨机分格子型和溢流型两种,可用于开路或闭路磨矿过程中对物料进行干磨或湿磨。磨机主要由筒体、衬板、给料器、排料装置、主轴承、传动装置和润滑装置等部分组成。
筒体是球磨机进行磨矿工作的基本部件。筒体两端装有端盖和。端盖上的中空轴径支撑在轴承上,筒体的排料端装有排矿格子板,齿圈固定在筒体的法兰上。筒体两端焊有法兰,分别与两端盖法兰盘联结。为了方便于筒体内部检修和安装衬板,筒体上开设1-2个入孔。管磨机可用于隔仓板把筒体分为两仓或多仓。
当电动机带动减速器通过小齿轮和齿圈带动磨机旋转时,物料经给料器通过中空轴进入筒体。物料在筒体内收到磨机的冲击和研磨左右被磨破。通过篦孔和格子板经由中空轴排出。
筒体内壁及端盖均装有衬板,筒体衬板作用一是保护筒体避免钢球和物料的冲击而磨损;二是提升钢球达到一定高度而对物料的冲击。衬板厚度通常为40-100毫米,一般用螺栓固定在筒体上。
溢流型磨机与格子板型磨机区别在与排料端部没有装设排料格子板,靠矿浆液位高差排矿。主轴采用双列调心球面碾子轴承,它的优点是:载荷能力大,能自动调心以弥补安装中的误差,相对摩擦系数小,节能动力。
为了将破碎最终产品和分级机的返沙给入球磨机,在磨机筒体的给料部安装一种给料器。干式磨矿时,给料器可采用简单的油槽,湿式磨料时,常用的给料器有鼓形、蜗形和联合给料三种形式。
鼓形给料器是一个开口的圆锥壳体,安装在磨机筒体给料器的中空轴颈上同磨机一起转动。它适用于物料入磨机的位置高于磨机轴线的场合,壳体有钢板焊接而成,内部带有螺旋形隔板,隔板有物料进入壳体的扇形孔。物料由扇形孔进入锥型壳体,由壳体内部的提升板将物料提起,给入球磨机中空轴内螺旋筒内进入磨筒。
蜗形给料器也固定磨机中空轴上,随磨机一起转动。它油一个螺旋形的勺头,在转动时可将矿槽中的物料铲入勺内,物料通过勺底处侧壁的孔进入中空轴内,这种给料器可降低于磨机中心的物料和返砂铲起、提升、给入,磨筒内。
联合给料器是两种给料器的集合体,它有两种给料器的作用。
安装要求
本机是由制作厂装配成整机供应的,当运到使用地点后应进行检查,以便消除在运输过程中产生的故障。
(1)根据使用场地实际情况结合制造厂提供的基础图浇注磨机的基础,磨机安装后相对高差不大于1毫米,不允许进料端低于出料端。
(2)安装时电动机与减速机旋转中心应平直,以免联轴器弹性垫过早损坏及引起轴承发热。
(3)机器放在基础上检查无误后;灌浆一般才碎石混凝土(或水泥沙浆),其标号要比基础混凝土标号高一级,应捣实捣固不得撞动设备、垫铁、防止影响设备的安装精度。
(4)灌浆前应使设备保持清洁,除去油污及杂物,基础预埋孔内不得有杂物,基础表面应凿成麻面,以保证灌层与基础牢固粘合。
